Изготовленная на основе стекловолокна, улучшенного битума и натуральных базальтовых гранул, фасадная плитка отличается повышенной герметичностью, устойчивостью к коррозии и перепадам температур, а также превосходной стойкостью материала и цвета.
ТЕХНОНИКОЛЬ ХАУБЕРК Выразительность фасадной плитки заключается не только в цвете, но и в самом рисунке плитки. В сочетании они превращают загородный дом в уютное «семейное гнездышко», впечатляющее своими линиями и оригинальностью.
Ознакомиться с ассортиментом объектов, документацией и примерами можно на официальном сайте ТЕХНОНИКОЛЬ.
Инструкция по монтажу

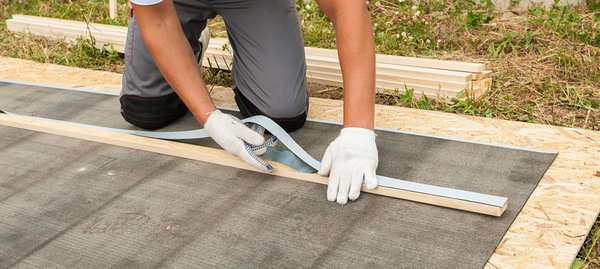

Шаг 1. Устройство контробрешетки
Для создания вентилируемого зазора между стеной и отделкой рекомендуется устанавливать вертикальные балки с шагом 300 мм и толщиной не менее 25 мм. Для обеспечения капиллярной резки деревянных элементов, соприкасающихся со стеной, рекомендуется приклеить к поверхности, прилегающей к стене, клейкий подкладочный ковер.

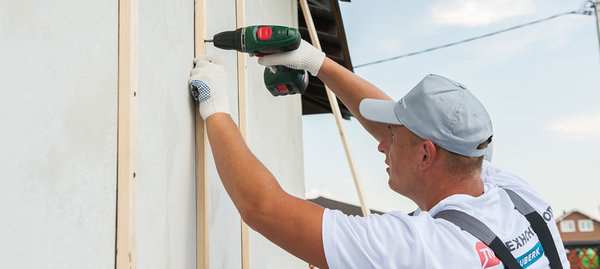

Шаг 2. Устройство контробрешетки
Сначала установите контрбалки в соответствии с размерами листа OSB.

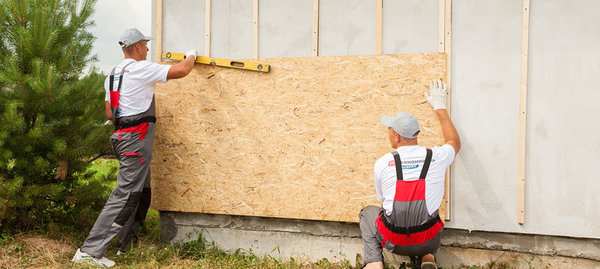

Шаг 3. Устройство контробрешетки
Затем установите промежуточные планки.

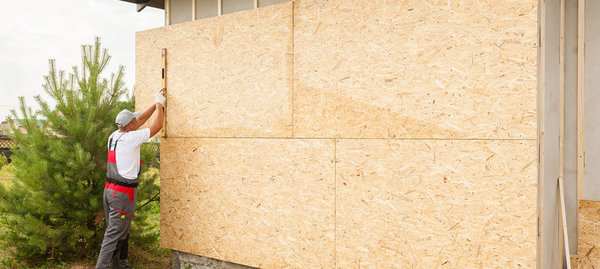

Шаг 4. Устройство сплошного основания. Разбежка швов
Основанием фасадной плитки ТЕХНОНИКОЛЬ HAUBERK является деревянная поверхность толщиной не менее 9 мм. Основание должно быть сухим, прочным и твердым.
Для зданий без цоколя нижняя часть деревянного основания должна быть обработана специальным составом на основе оксида меди типа NEOMID 430 или его аналогом на высоту 150 мм для продления срока службы конструкции.
Листы OSB устанавливаются «в один ряд» со смещением между рядами для обеспечения жесткости стыков.
Между листами OSB оставляют зазор 2-3 мм для предотвращения теплового расширения.

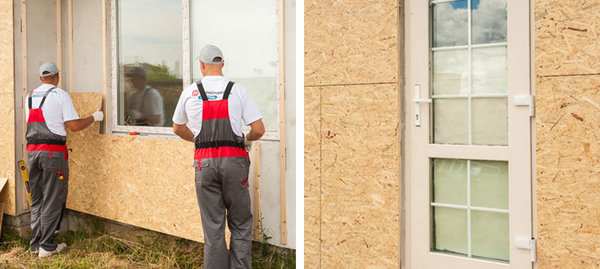

Шаг 5. Устройство сплошного основания. Проемы
Для снижения риска повреждения фасадной плитки HAUBERK в углах оконных и дверных проемов (места концентрации напряжения) рекомендуется нарезать листы буквой ‘G’. В то же время отходы исключены благодаря использованию обрезков между основными панелями.

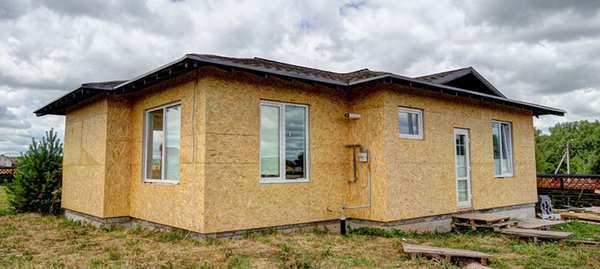

Шаг 6. Устройство сплошного основания
Перед укладкой фасадной плитки тщательно осмотрите поверхность фасада и удалите все видимые дефекты.

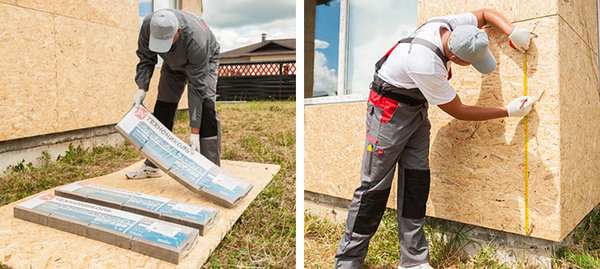

Шаг 7. Разметка поверхности
ТЕХНОНИКОЛЬ HAUBERK Перед укладкой фасадной плитки на базовую поверхность необходимо нанести разметочные линии. Это служит направляющей и помогает выровнять фасадные плитки по горизонтали и вертикали.

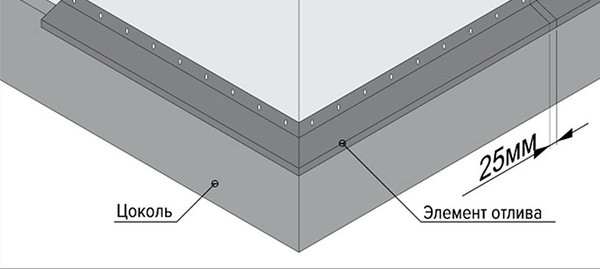

Шаг 8. Установка цокольного отлива
Здания и сооружения с цоколями должны быть подготовлены к установке во время отлива. Установка отливов начинается с углов дома. Сначала устанавливаются предварительно нарезанные под прямым углом элементы отлива, затем остальные элементы цоколя здания или сооружения с нахлестом 50 мм.

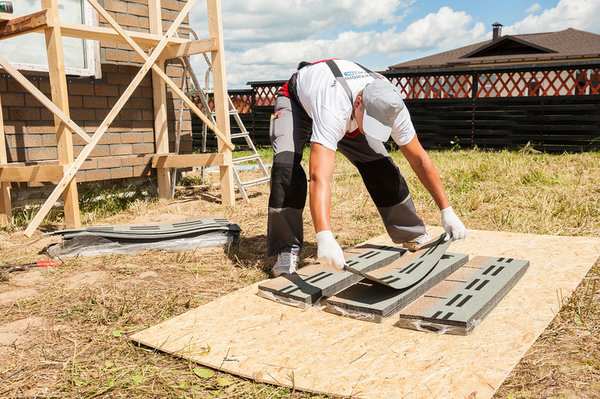

Шаг 9. Монтаж фасадной плитки
Для минимизации тонального дисбаланса содержимое 5-6 упаковок перед использованием перемешивается случайным образом. Перед укладкой с фасадных плиток необходимо удалить силиконизированную пленку, покрывающую клеевой слой.

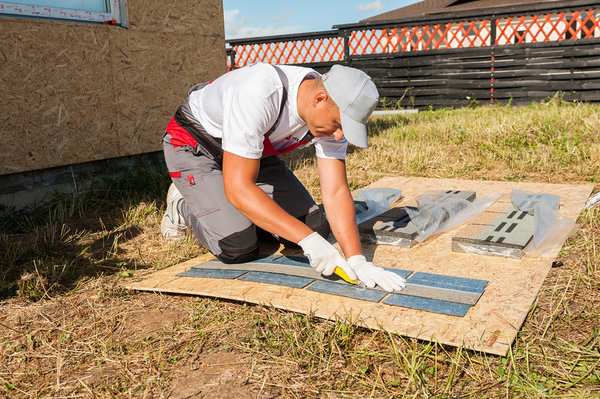

Шаг 10. Установка стартовой полосы
Укладка первого ряда фасадной плитки ТЕХНОНИКОЛЬ HAUBERK начинается с углов дома, с отступами 5-10 мм от краев. Лепестки» вырезаются из фасадной плитки, используемой для первого ряда устройств.

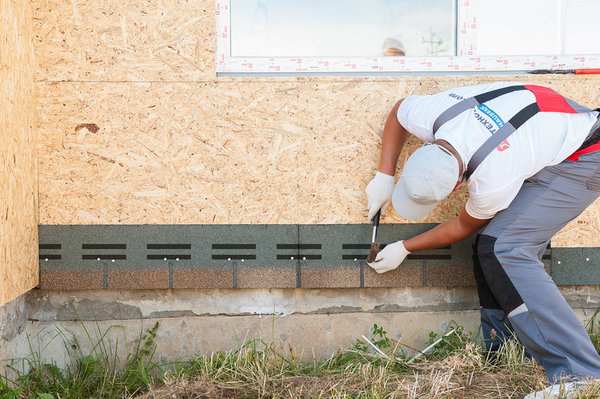

Шаг 11. Монтаж первого и последующих рядов
Каждая черепица фасадной плитки ТЕХНОНИКОЛЬ HAUBERK прибивается 8 гвоздями.

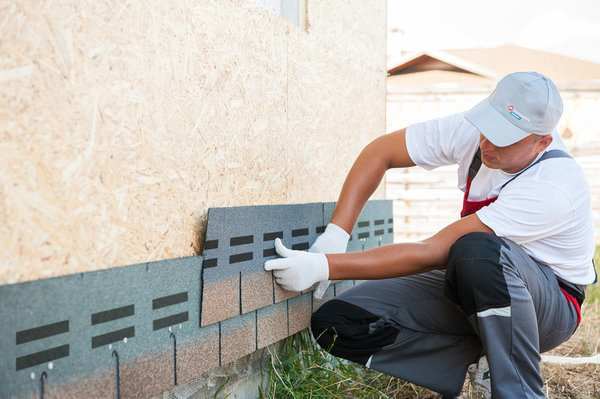

Шаг 12. Совмещение рядов
Следующий ряд фасадных плиток смещается относительно предыдущего на половину лепестка (грубым ориентиром служит насечка, нанесенная на верхнюю часть плитки).

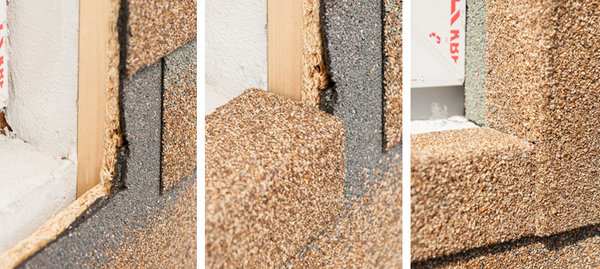

Шаг 13. Монтаж плитки вокруг проемов
Обрежьте кровельным ножом участок рядовой черепицы, который входит в отверстие. Затем прикрепите TECHNONICOL HAUBERK и Ebbs к внешнему металлическому уголку.

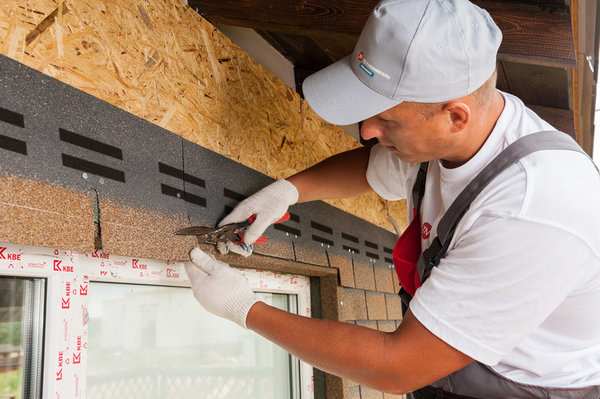

Шаг 14. Монтаж внешнего уголка сверху проема
Фасадные плитки устанавливаются поверх уголка, чтобы предотвратить затекание воды под металлический уголок над проемом. Лепестки плитки аккуратно обрезаются.

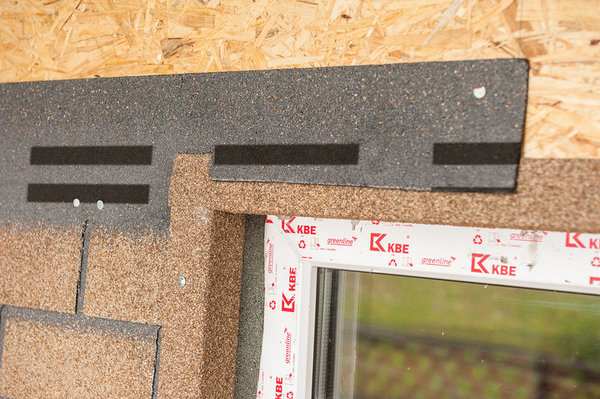

Шаг 15. Крепление металлических уголков
Металлические полосы крепятся с обеих сторон саморезами с шагом 300 мм. Для придания более эстетичного вида следует использовать цветные винты выбранного оттенка на металлических планках. В качестве альтернативы, если используются нецветные крепежи, саморезы покрываются битумной мастикой и покрываются посыпкой из фасадной плитки.

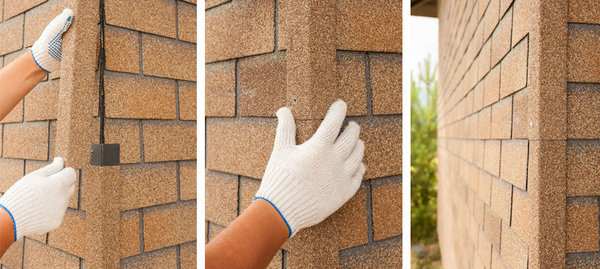

Шаг 16. Оформление внешних углов
Обычные плитки, идущие к внешним углам, обрезаются так, чтобы расстояние от края до края угла составляло 5-10 мм. При размещении внешних углов используется металлический уголок внешний технониколь хауберк. Углы располагаются снизу вверх с нахлестом~5 см и крепятся с обеих сторон специальными шурупами с шагом 300 мм.

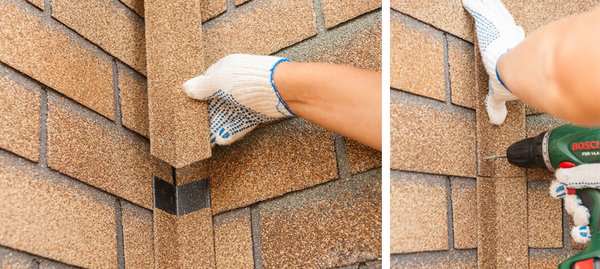

Шаг 17. Оформление внутренних углов
Обычные плитки, идущие к внутреннему углу, обрезаются так, чтобы расстояние от края до края угла составляло 5-10 мм. При установке внутренних углов, металлических уголков используют внутреннюю технику kol hauberk. Углы располагаются снизу вверх с нахлестом~5 см и крепятся с обеих сторон специальными шурупами с шагом 300 мм.

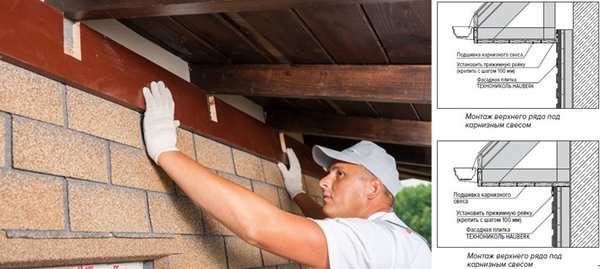

Шаг 18. Оформление примыкания к карнизу
Наиболее удобный вариант завершает установку фасадной плитки обрамлением, прилегающим к карнизу.

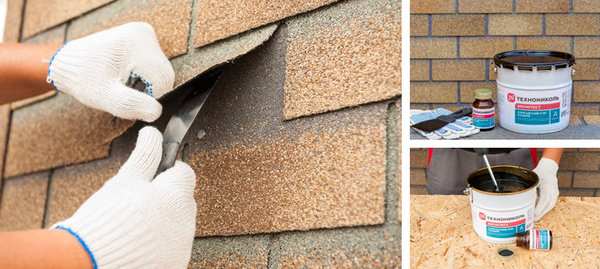

Шаг 19. Склеивание плиток
Клеевые полосы фасадных плиток Hauberk должны идеально совпадать. При необходимости, чтобы приклеить плитки друг к другу, можно использовать специальные строительные фены для нагрева клеевых полос на лицевой стороне материала.
Весь ассортимент фасадной плитки Hauberk Технониколь и комплектующих можно приобрести на сайте shop.tn.ru.
