Монолитные железобетонные фундаменты являются наиболее распространенным вариантом для частных малоэтажных строений.
Глубина, высота и ширина могут варьироваться. Большая вариативность дизайна обеспечивает универсальность.
Ленточные фундаменты подходят для большинства малоэтажных зданий, включая гаражи, бани и веранды.
Что это такое?

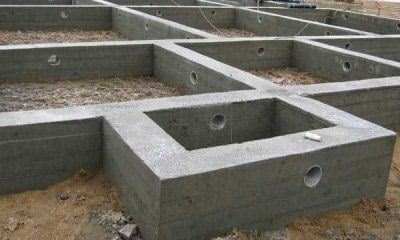

Монолитный ленточный фундамент — это бетонная армированная конструкция, размещенная под зданием и несущими стенами здания. Его можно делать на небольшую глубину или на глубину ниже уровня промерзания почвы.
Это стационарная конструкция, обеспечивающая долговечную и надежную поддержку конструкции при условии правильного выполнения всех работ.
Плюсы и минусы
Ленточные фундаменты популярны и востребованы благодаря ряду преимуществ
- Долговечность (может прослужить более 50 лет благодаря грамотной организации).
- Простота установки (базовые строительные навыки позволяют построить самостоятельно).
- Надежность (равномерное распределение нагрузок и усиливающая арматура обеспечивают высокую прочность и стабильность).
- Функциональность (ленточные фундаменты легко сочетаются с цокольными этажами).
- Экономичность (ленточное строительство дешевле, чем монолитные перекрытия).
У него есть и свои недостатки:.
- На сильно подвижных грунтах с низкой плотностью этот тип фундамента использовать нельзя.
- Необходимость проведения сложной подготовительной работы.
- Стоит дороже, чем свайный или столбчатый фундамент.
При выборе варианта поддержки на дому рассматриваются все преимущества и недостатки каждого из них.
Применение в строительстве
При небольшом весе конструкции ленточные фундаменты применимы для строительства в районах с проблемными грунтами. Например, можно строить небольшие дома из легких материалов, таких как дерево или ячеистый бетон, а также всевозможные вспомогательные здания.
- Гаражи,.
- Банс,.
- Летние кухни.
- веранды.
Исключение составляют вспомогательные почвы и торфяники. Этот вариант не подходит.
На плотных, устойчивых почвах на втором или третьем этаже с помощью ленты можно соорудить основательную корзину для тяжелых материалов. Если дом имеет сложную архитектуру и слишком тяжел с точки зрения расчетов, или если почва не идеальна для простого фундамента, ленту усиливают сваями или подошвами обуви — расширительной платформой, на которую опираются стены ленточного фундамента.

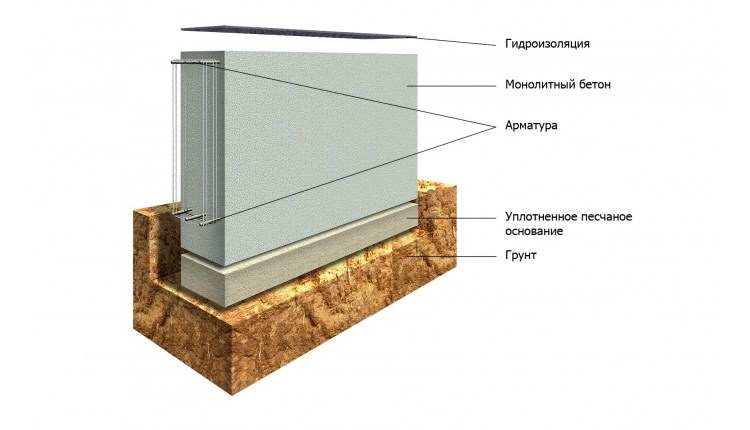

Устройство
Ленточный фундамент устраивается в виде многослойной железобетонной конструкции. Для него сначала выкапывается траншея, соответствующая расчетному углублению.
На дно траншеи укладываются песчаные и репродуктивные подушки.
- Опалубка сооружается и
- Каркас связан из арматуры, и
- Рама устанавливается на опалубку и
- залить все бетоном.
В результате получается монолитная опора в виде ленты, проложенной под стенами дома.
Небольшие обрезанные ленты размещают под легким зданием и погружают в землю не более чем на 50 см. При строительстве более габаритных конструкций используются ленты с обычным углублением.
При проектировании фундаментов рассчитываются следующие параметры
- Глубина:.
- Ширина ;
- Марка бетона.
- Марка арматуры.
Выбор бетона
Весь промышленный бетон делится на марки. Каждая марка характеризуется прочностью на сжатие. Чем выше марка, тем больше способность бетона в застывшем виде выдерживать давление на сжатие. Помимо марок, существуют различные классы бетона. В современном строительстве класс является основным показателем. Согласно классу, они заказывают бетон, готовый для строительной площадки.
В нормативных и проектных документах указываются классы. Однако многим строителям привычнее сосредоточиться на брендах. Чтобы исключить любые недоразумения, существует таблица соответствия марки и класса.
При строительстве легких зданий из древесины или ячеистого бетона фундаменты заливаются бетоном класса В15, соответствующего марке М200. Кирпичные дома с железобетонными перекрытиями строятся на фундаментах из бетона класса В20 или марки М250; для больших кирпичных коттеджей и небольших промышленных помещений на втором или третьем этаже фундаменты оборудуются из бетона В22 (марка М300). Ниже приведен список наиболее распространенных типов фундаментов.
В районах с повышенной влажностью и высоким уровнем сильных зимних морозов используется бетон с высокой влагостойкостью и высоким индексом морозостойкости. Это марка класса B30 или M400. Более прочный бетон редко используется в частном строительстве. Иногда его используют для заливки ленточных фундаментов под большие здания.
Подробнее о марках бетона для ленточных фундаментов, о том, как рассчитать количество для заливки — здесь.
Проектирование: план и чертеж
Чтобы рассчитать фундамент, необходимо учесть
- Характеристики почвы на участке, и
- Уровень грунтовых вод.
- Глубина промерзания почвы, и
- Общий вес будущего здания.
Геологические исследования могут быть использованы для поиска индикаторов почвы. Вы можете применить результаты ранее проведенных исследований для строительства другого объекта.
Для небольших загородных домов или хозяйственных построек вы можете самостоятельно рассчитать и спроектировать фундамент. Однако большие коттеджи следует строить только на основе проекта, подготовленного архитектором.
В проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, пределы прочности и устойчивость к вибрациям.
Все это не оказывает сильного влияния на фундамент одноэтажного дома или автобуса. Однако он влияет на поведение материалов во время эксплуатации больших кирпичных или блочных зданий в комплексе. Результатом проектирования является пакет проектной документации, включающий чертежи и сопроводительные примечания.
На чертежах фундамента изображены:.
- Положение.
- Размеры.
- Форма.
- Ширина.
- Глубина.
- Высота над почвой.
Спецификации материалов указывают, какой тип материала должен применяться на конкретном этапе строительства.
Расчеты (с примерами)
Глубина заложения фундамента рассчитывается в зависимости от глубины промерзания грунта. Фундаменты мелкого заложения можно использовать при строительстве легких домов на плотных почвах. Этот вариант также подходит для районов с высоким уровнем грунтовых вод.
Если почва характеризуется высокой концентрацией влаги, это серьезно повлияет на здание в период расширения. В таких случаях рекомендуется опустить фундамент, что понижает уровень промерзания на 50-60 см.
В районах с достаточно сухими почвами можно строить фундаменты с глубиной основания, равной глубине промерзания.
| Город. | Промерзание почвы, м |
| Москва. | 1,4 |
| Санкт-Петербург. | 1,4 |
| Ростов-на-Дону | 1,0 |
| Волгоград | 1,2 |
| Архангельск | 1,8 |
| Нижний Новгород | 1,6 |
| УФА | 1,8 |
| Екатеринбург | 1,9 |
| Челябинск | 2,0 |
| ОМСК | 2,2 |
| Новосибирск, Воркута | 2,2 |
| Воркута | 2,9 |
| Иркутск | 2,3 |
| Владивосток | 1,6 |
Ширина должна быть не менее 40 см. Если стены здания значительно шире, то на фундаментной ленте допускается стена стены, не превышающая 1/3 ширины ленты. Однако этот вариант требует максимально точного выполнения фундамента с идеальной геометрией для укладки ленты. Для верности лучше сделать одну ширину ленты на стене или немного шире.
Высота фундамента от земли должна быть не менее 20 см. Для домов из пористого бетона или древесины фундамент следует делать на высоте не менее 30-40 см, так как эти материалы могут впитывать влагу и нуждаются в защите от длительного контакта с отложениями.
В районах с обильными снегопадами высота должна быть выше, чем средний уровень накопления снега.
Ленточный фундамент укладывается на подушку из песка и гравия. Ширина основания вмещает всю ширину ленты. В некоторых случаях, однако, опора должна быть шире, чем сама лента. Расширенное основание называется подошвой. Ширина основания рассчитывается исходя из несущей способности грунта.
Каждый тип грунта имеет свою несущую способность.
| Тип почвы | Несущая способность, кг/см2 |
| Глина, галька. | 4,5 |
| Гравий | 4,0 |
| Крупнозернистый песок | 6,0 |
| Среднезернистый песок | 5,0 |
| Мелкозернистый песок | 4,0 |
| Пыльный песок | 2,0 |
| Песчаные суглинки и супеси | 3,5 |
| Глины | 6,0 |
| Осевшая почва | 1,5 |
| Насыпной уплотненный | 1,5 |
| Только навалом | 1,0 |
Ширина основания фундамента рассчитывается по формуле B \u003d P / L * R Где.
- B — ширина подошвы.
- P — общая масса дома с учетом коэффициента безопасности.
- L — общая длина ленты.
- R — несущая способность почвы.
Например, рассчитать фундамент двухэтажного дома из газобетона. Например, в зависимости от качества почвы, дом может быть построен на мелкозаглубленном фундаменте. Это объясняется высокой распространенностью подземных вод.
Глубина 60 см. Геологические исследования показали, что на этой глубине присутствует суглинок.
Согласно расчетам всех элементов здания и всего, что там находится, они получили цифру в 80 000 кг полной массы. Длина ленты равна 3 000 см, а по формуле ответ равен 9,3 см.
Благодаря высокой несущей способности почвы и небольшому весу здания, было получено минимальное значение. Однако, как мы уже знаем, ширина ленты не может быть меньше 40 см (в крайних случаях — 30 см). Поэтому берите минимально допустимую ширину.
Если ответ окажется цифрой в пределах 40-50 см, ширину ленты можно немного увеличить. Если значение еще больше, имеет смысл сделать ленту стандартной ширины, но приклеить ее к подошве с рассчитанной шириной.
Технология возведения для дома
При необходимости ленточный фундамент можно соорудить своими руками. Главное — все правильно рассчитать заранее. Вы можете заказать расчеты и проекты у специалистов и работать по полученным чертежам.
Инструменты и материалы
Для выполнения работы вам понадобятся
- Канат
- Рулетки; ;
- Маркировочные колышки; ;
- Лопаты; ковши ;
- Инструменты для работы с бетоном ;
- Лучевые пилы ;
- Пила;;
- Молотки/отвертки ;
- Крючки для плетеной арматуры ;
- Бетон требуемой марки ;
- Вибраторы для прессования бетона; ;
- Опалубочные щиты и балки ;
- Рифленая арматура (14-16 мм);
- Гладкая арматура (6-8 мм).
- Проволока для плетения арматуры ;
- Гвозди/шурупы.

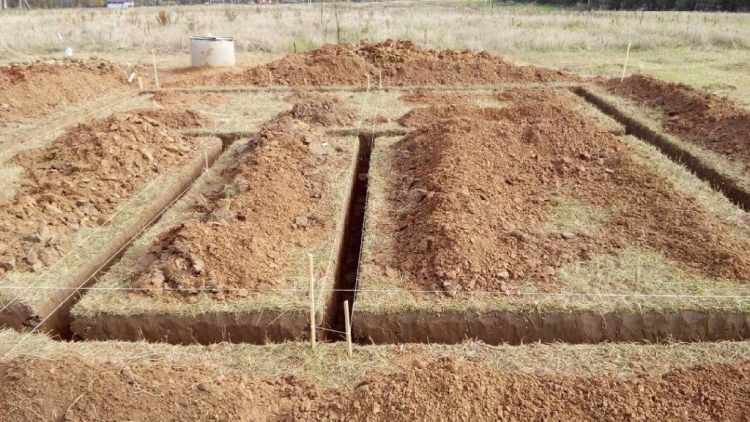

Подготовка траншеи
Траншеи выкапываются на глубину фундамента плюс высота подушки.
Подушка и гидроизоляция

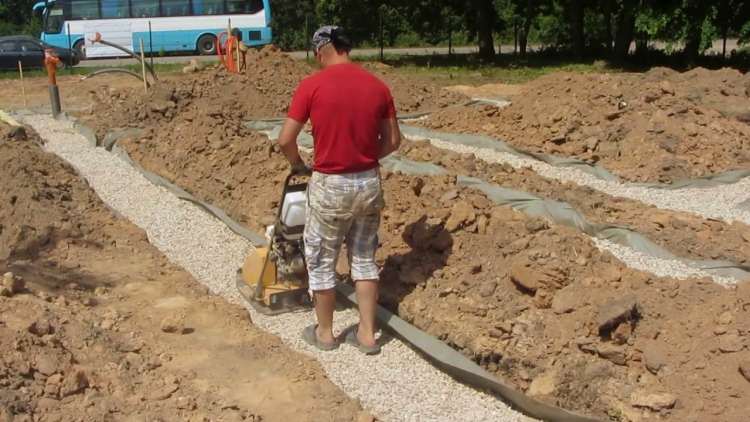

Подушки под ленточное основание делаются путем насыпания песка или гравия. Его высота должна составлять 30-50 см.
Опалубка

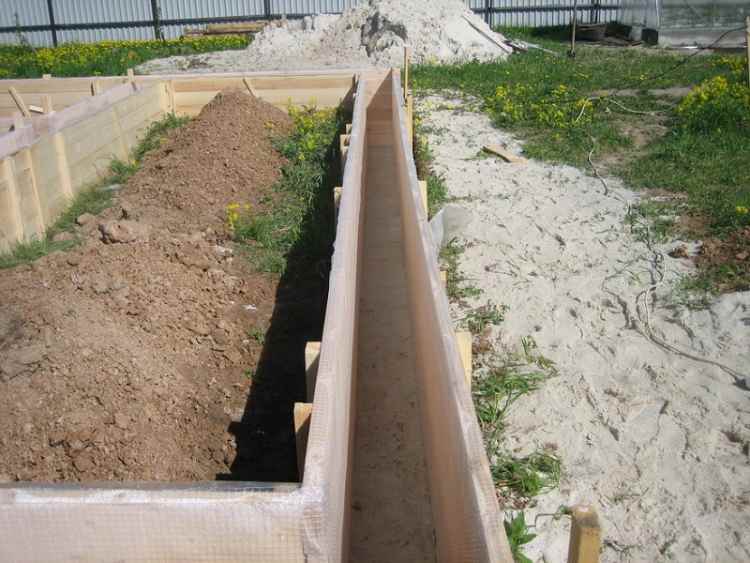

В большинстве случаев опалубка изготавливается из досок. Свежий бетон должен быть отформован, когда его заливают и дают ему затвердеть. Важно убедиться, что в опалубке нет трещин и зазоров. Это может привести к протеканию бетона.

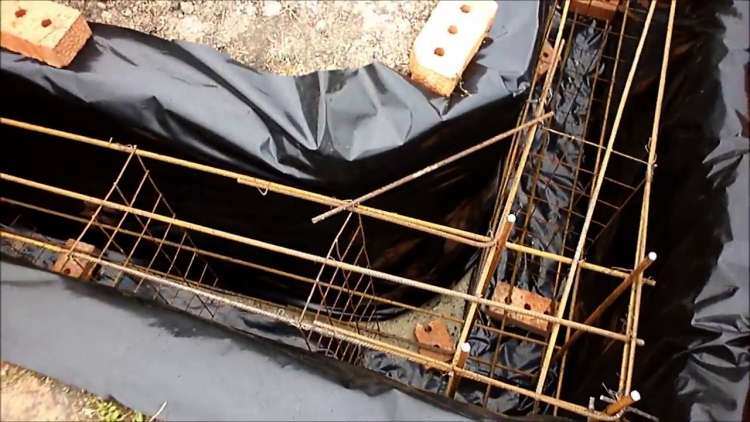

Армирование
Армирующие обоймы соединяются в соответствии с выбранной схемой. Продольные элементы выполнены из толстой рифленой арматуры. Поперечный — от гладкий.
Арматура организуется с помощью проводов с использованием крюков или пистолетов. Сварка не используется для крепления, поскольку существует риск нарушения целостности рамы во время эксплуатации. Все, что вам нужно знать об армировании ленточных фундаментов, вы найдете здесь.
Заливка бетона

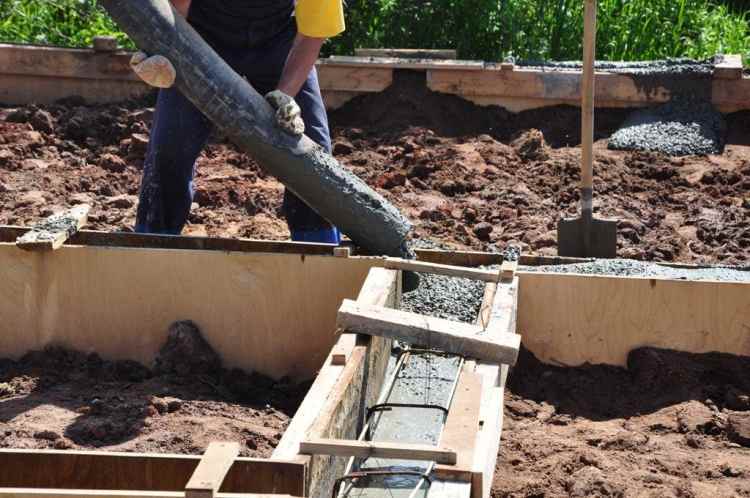

Бетон заливается равномерно по всему периметру ленты и простукивается вибратором.
Завершающие этапы

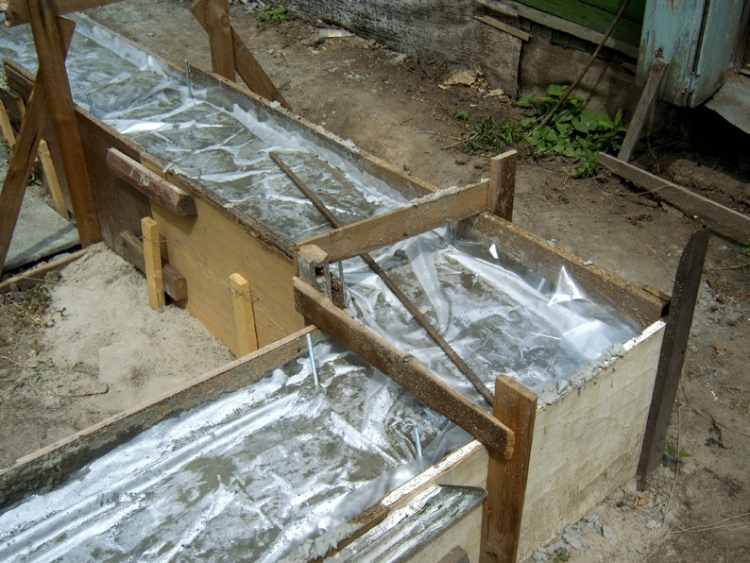

Готовая лента покрыта полиэтиленом и требует времени для полного схватывания. Это примерно 7-14 дней. Бетон набирает полную прочность в течение 28 дней. Затем поверх ленты укладывается водонепроницаемый слой для защиты материала стены от влаги из почвы.
Основные ошибки
Строительство без проекта и расчета — большая ошибка. Поскольку каждый объект имеет свои особенности, простое следование одной модели для создания фундамента рискует привести к созданию фундамента низкого качества и недолговечного.
Также ошибочно игнорировать важность песчаных подушек. Подушки должны быть правильной высоты и хорошо упакованы. Он защищает ленту от отклонений и растрескивания.
Экономия на фурнитуре — это ошибка. Бетон — достаточно прочный материал, но он недостаточно прочен, чтобы выдерживать растягивающие нагрузки. Если арматурный каркас недостаточно прочен, лента быстро разрушится, и все здание будет повреждено.
Заключение
Ленточные монолитные фундаменты используются при строительстве большинства малоэтажных зданий. Такие фундаменты можно построить своими руками. Однако сначала необходимо правильно рассчитать его параметры и выбрать подходящие материалы.
